La 1093

L'histoire de ce modèle mythique commence en janvier 1960. La fédération internationale du sport automobile présente aux constructeurs la fameuse annexe J de la leur réglementation. Elle leur impose la production d'au moins 1000 exemplaires d'un modèle qu'ils souhaitent faire concourir dans la classe "véhicule de tourisme" et ce chaque année. Le service compétition de Renault , dirigé alors par François Landon décide de fabriquer une Dauphine Gordini survitaminée pour lutter à armes égales avec ses nouveaux concurrents. Il s'allie avec la société Autobleu pour établir les bases de ce nouveau projet.

Les bases

Le gouffre financier de l'exportation des Dauphine vers le marché américain impose de sévères restrictions dans tout les domaines. Francois Landon n'y échappe pas et doit composer son modèle compétition avec le minimum de frais possibles. Des impératifs financiers aussi au niveau de la vente de ces véhicules, il ne faut pas de prix trop élevé pour les vendre aux particuliers amateurs d'un peu de sportivité. La nouvelle réglementation impose la fabrication donc il n'est plus question de fournir des kits comme cela a été fait pour la 4CV 1063. Comme on peut le comprendre les choix du service compétition sont alors assez limités.

Comme nous l'avons vu plus haut , Landon s'associe avec Autobleu et non avec Amédée Gordini. Pourquoi ? On ne le sait pas. Ils partent donc d'une caisse de Dauphine Gordini export (sans doute USA) avec un capot gros phares. Le moteur 670-05 servira de base à sa préparation. Nous détaillerons tout cela plus loin dans cet article.

Une pré-série de 5 exemplaires est prête le 22 novembre 1961 et homologuée par la FIA. Les livraisons aux clients débuteront le mois suivant.

La voiture est donnée pour 143 km/h avec de franches accélérations.

La presse est enthousiaste mais déplore le fait que la 1093 n'ait pas de freins à disques. Le succès est au rendez vous malgré une communication quasi nulle au niveau du réseau Renault. 1650 exemplaires trouvent preneurs. En 1963 la R1093 est toujours là et suit les modifications de sa petit soeur, la Dauphine. A la fin du millésime 1963, 490 nouveaux exemplaires seront produits et vendus, ce qui porte le total de 1093 construites à 2140.

Il faut noter également que sur ce nombre de 1093 produites, 39 sont parties aux USA, 23 au Canada, 35 pour la Suède, 4 pour l'Uruguay. Pour les autres pays aucun décompte n'a été effectué. Aucune voiture n'a été exportée vers l'Argentine, par contre des kits étaient disponibles. La société Willys Overland a part contre , au Brésil, fabriqué 721 "1093" entre 1963 et 1965.

La carrosserie

Pour une voiture censée être sportive, la 1093, reprend en tout point la finition de la Dauphine. Nous allons détailler ici les quelques différences notables.

Comme nous l'avons vu plus haut, le service compétition est parti d'une caisse de Dauphine export probablement type USA. Toutes les caisses ont la spécificité de disposer sous le panier de la roue de secours des attaches soudées pour la fixation du carter de protection (option "grand froid").

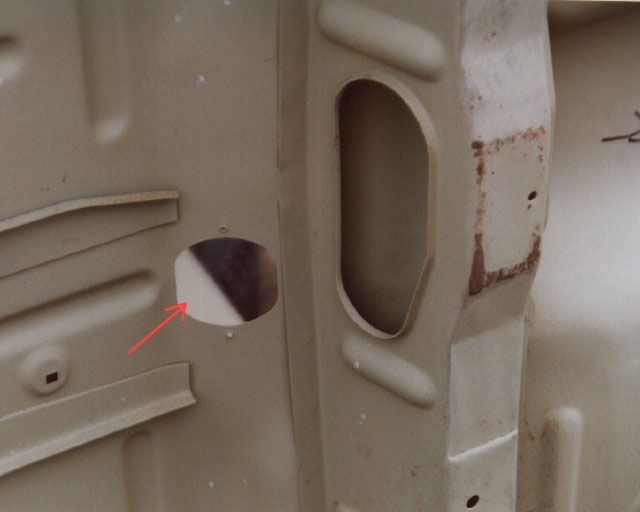

Certaines caisses disposent de la bouche d'air chaud sous la banquette arrière dû au chauffage à double vitesse de l'option "grand froid".

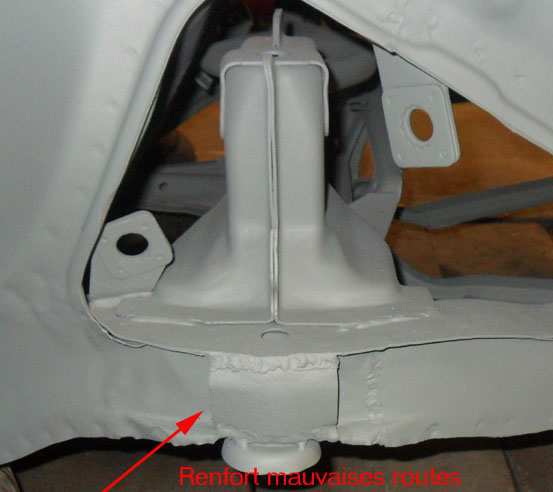

D'autres caisses ont l'équipement "mauvais routes" avec des renforts dans les longerons au niveau du train avant.

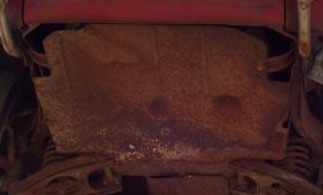

Enfin toutes les 1093 disposent de la protection du réservoir , et d'un barre anti rapprochement spécifique (différente du modèle USA) empruntée aux modèles export "mauvaises routes".

De couleur blanc réjane 305 pour le millésime 1962 elles deviendront en 1963 gris valois 617. Le tableau de bord et le volant suivent eux aussi l'évolution de la dauphine, ivoires en 1962, puis noirs en 1963.

Une 1093 c'est aussi une histoire de bandes bleues qui courent tout le long de la carrosserie. 2 bandes bleues de 25mm de large avec un espacement de 72mm entre chacune. Ces bandes auto adhésives armées, tissées et plastifiées étaient fabriquées par la société Barnier à Valence. A noter toutefois que ces bandes étaient livrées dans le coffre avant donc non posées. Libre à chaque acquéreur de les poser ou pas.

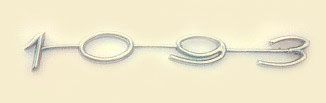

En 1962 l'aile avant droite et le capot arrière s'ornent d'un monogramme 1093, l'aile avant gauche de l'habituel monogramme italique Renault. Les monogrammes d'aile disparaîtront pour le millésime 1963, seul le monogramme de capot arrière restera.

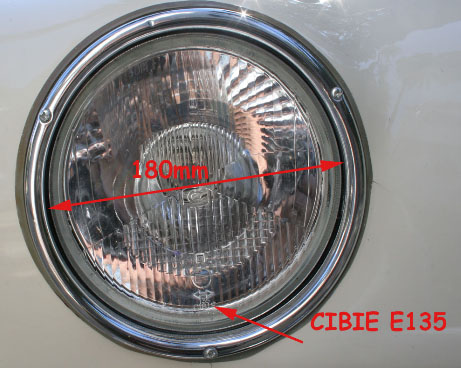

Le capot avant provenant d'un modèle USA, il a fallu monter des optiques de plus grand diamètre que la Dauphine. Les optiques "sealed beam" de la Dauphine USA ont été écartés car non conformes à la législation française mais leurs cuvelages spécifiques et leur joint gris ont été conservés. Les optiques choisis sont donc des Cibié de 180mm à verres concaves (référence 135).

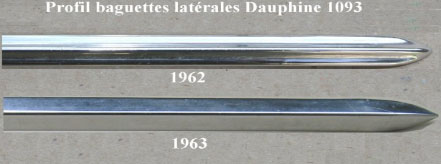

La 1093 a beau être une voiture de sport elle est équipée de baguettes latérales. Le modèle 1962 est identique au baguettes accessoires vendues par Saprar pour les Dauphine à compter de 1956 (10mm x 5mm). Le second modèle monté en 1963 se retrouve sur les Ondine apparues en 1961 (15mm x 8mm).

Le pare brise et la lunette arrière sont habillés des joncs chromés des versions export et de l'Ondine. La baguette en aluminium sur la trappe de roue de secours était présente sur les modèles 1962 puis a disparu ensuite. Sur tous les millésimes les roues montés sont celles de l'Ondine avec l'enjoliveur en acier chromé. Les 1093 recevront les pare chocs simples sans les renforts USA, et donc les ferrures courtes.

Intérieur

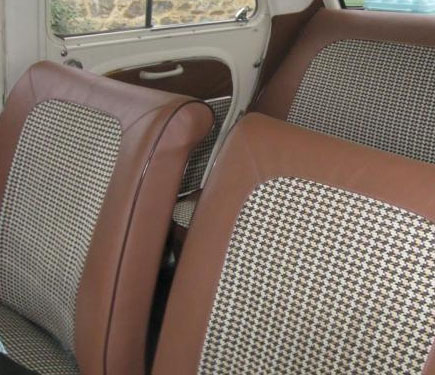

On retrouve la sellerie complète de la dauphine, deux sièges à dossier fixe sans molette de réglage du dossier et une banquette arrière. Tissu pied de poule gris jaune noir, passepoil et skai marron. L'intérieur des passages de roues avant est par contre habillé de ce même skai, comme sur les Ondine.

Les contre poignées intérieures sont gris-beige et du premier modèle sur les millésimes 1962. Les modèles 1963 sont extérieurement identiques mais le mécanisme est différent (2ème modèle).

Dans le coffre avant on retrouve un bocal plastique lave glace Transpar de marque STOP. Le gicleur se trouve devant le pare brise et la pompe manuelle sous le tableau de bord. Ces éléments proviennent de l'Ondine.

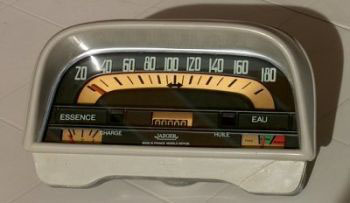

Le bloc compteur est identique à celui de la Dauphine, mais il est en 12V et le compteur Jaeger est gradué jusqu'à un optimiste 180 km/h.

A la place du vide poche gauche, un compte tour de marque Jaeger est installé (AIGTA 082 350-02). Il fait 80mm de diamètre et se fixe sur une tôle recouvrant entièrement le vide poche (beige pour 1962 et noir ensuite) Il est maintenu par une patte métallique à l'arrière. Le câble de compte tour fait 3,70m et se branche sur l'allumeur spécifique à la 1093. Il passe dans une gaine de couleur grise. Les embouts sont identiques avec une douille de 16mm de diamètre, un carré sur plat de 3mm et une longueur d'emmenchement de 14mm.

Un rhéostat d'éclairage du tableau de bord à été monté sur les modèles 1963. Il se trouvait à gauche du compte tours près de la commande d'essuie glaces.

La mécanique

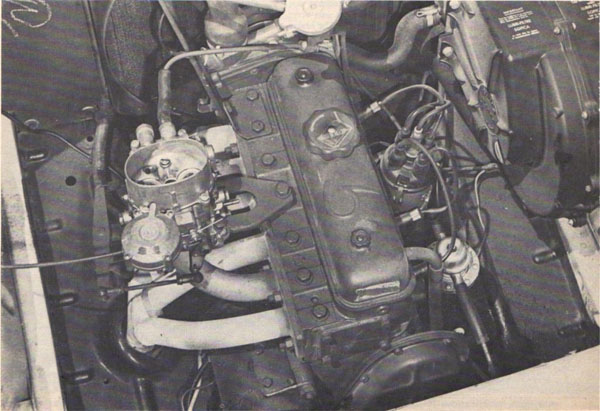

Comme nous l'avons vu le moteur qui a servi de base à la préparation est le 670-05. Mais en collaboration avec Autobleu, Renault Compétitions y a apporté certaines modifications. Il n'est pas possible à l'oeil nu de distinguer un moteur de 1093 (670-05 spécial) sans ses accessoires d'un moteur de Gordini, les numéros de moteurs de la 1093 étant inclus dans ceux de la R1091.

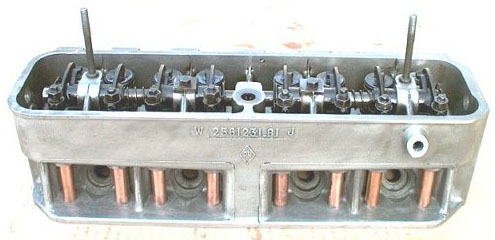

La culasse est rabotée à la côte de 93,5mm (+/- 0,175mm) et le volume des chambres passe de 27,3cm3 à 25,76cm3. Les conduits d'admission sont plus grands. Les culasses sont identifiables par leur numéro AS 555 6491F ou W 2561231-81G/J (à noter que les culasses des premières R6 sont compatibles). Le joint de culasse quant à lui est plus mince 0,75mm (voir 0,65mm sur les Curty) au lieu de 1,20mm.

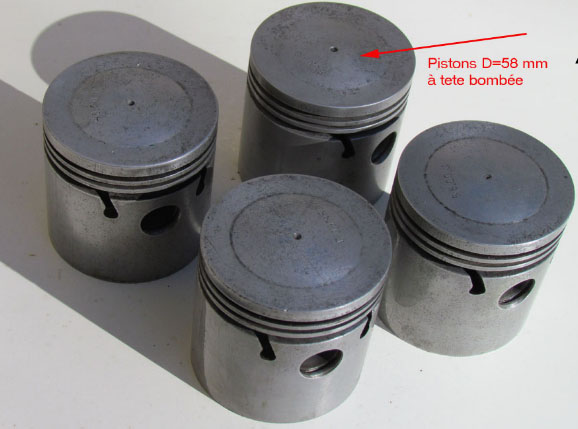

Les pistons bien que conservant leur diamètre de 58mm sont spécifiques. Ils sont bombés (diamètre du bossage de 38mm pour une épaisseur de 1,6mm) et 3 segments dont les segments coupe feu et étanchéité sont chromés.
L'arbre à cames est spécifique avec une modification de la phase d'admission (ouverture à 9° d'avance et fermeture avec 50° de retard). Modification de la levée des soupapes d'échappement (7,06 au lieu de 6,57). Ils sont reconnaissables à la lettre R frappé en bout d'arbre (côté poulie de pompe à eau) avec parfois en plus les chiffres 1093.

Les soupapes sont renforcées, diamètre de queue de 7mm. Diamètre 28,2mm pour l'admission, longueur 73mm, angle 45°. Pour l'échappement il y a eu 2 modèles. Le premier a un diamètre de queue de 6mm à 2 gorges de nitruration sur 15mm, angle 120°. Le deuxième , diamètre de queue de 7mm à une seule gorge et un angle de 90° (on utilise alors les mêmes clavettes coniques que pour l'admission). Elles sont équipées de doubles ressorts. Cette fois encore 2 modèles furent montés. Les rondelles d'appui sont spécifiques.

Les 3 pignons de distribution de la 1093 sont plus larges que sur la R1091. Le pignon de vilebrequin fait ainsi 21mm d'épaisseur (16 dents), 20mm pour celui de l'arbre à cames (32 dents) et le pignon céleron (31 dents). Le carter de distribution est celui des Dauphine 12V et plus tard des Dauphine normales (à compter de 1963). Il se repère par son ergot de réglage d'allumeur placé plus haut (à droite du bossage du pignon celeron).

L'ensemble des modifications permettent de tirer environ 55ch du moteur 670-05 spécial.

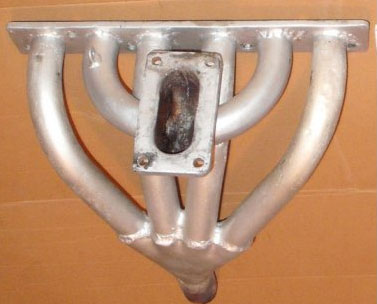

Le collecteur d'échappement est un Autobleu Veloce II en tubes d'acier soudés. Diamètre extérieur 32mm et intérieur 29mm (2 goujons ont du être rajoutés aux extrémités de la culasse pour la fixation). Le joint de collecteur est également spécifique avec une épaisseur de 1,8mm.
La carburation est confiée à un Solex 32 PAIA - 3 double corps de fabrication italienne (issu de la Lancia Flavia 1,5L de 1960 à 1963 mais avec d'autres réglages). La tringlerie et les renvois, sont spécifiques à la 1093. Le starter est manuel avec une tirette entre les 2 sièges avant.

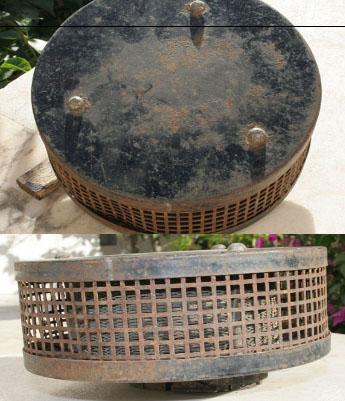

Le filtre à air est de type BTN 145 de marque Técalémit. La procédure de nettoyage du filtre est inscrit en tampographie dans une demi couronne de 120mm de diamètre (écriture en jaune)

Le pot d'échappement est identique aux autres versions de la Dauphine, seule sa fixation a été modifiée afin de s'emboiter sur la tubulure Autobleu.

La boite de vitesses est une 318-17 4 rapports avec 3 rapports synchronisés. Une boite 318-18 plus courte était aussi disponible (couple conique 7x33 pour un rapport de 4,71 à 1). L'embrayage est de type renforcé PKH 5/2 avec un disque d'épaisseur 7,4mm, butée graphitée.

La direction est celle de série (56-01), mais une direction directe pouvait être obtenue par le catalogue d'accessoires SAPRAR. Le train arrière est celui de la Dauphine aérostable mais avec des sangles de maintien plus courtes pour les trompettes (352 mm contre 377mm).

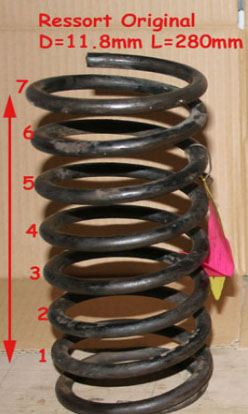

Les ressorts de suspension avant sont ceux dits du type "mauvaise route". Ils ont une spire de moins (flexibilité 40%, fils de 11,8mm de diamètre, longueur 280mm). A l'arrière des ressorts du même type sont montés, 1 spire de moins par rapport à la dauphine normale (flexibilité 24%, fils de 12,3mm de diamètre, 8 spires).

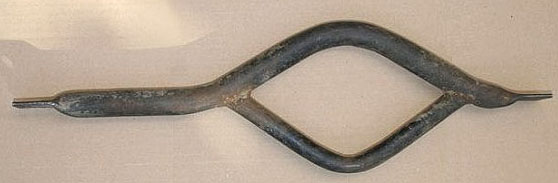

La barre de torsion avant est d'un diamètre de 12mm empruntée aux Dauphine premiers millésimes.

Le freinage des 1093 est identique à celui de sa soeur la dauphine de 1961 mis à part par la présence de tambours AV à 4 ailettes de refroidissement . Les cylindres de roues avant sont ceux de la Dauphine à 22mm (et non les 23,8mm des premières Dauphine Gordini). Contrairement à ce que rapportent certains ouvrages, la 1093 n'est jamais sortie d'usine avec des freins à disque en 1963. Toutefois les freins à disque de la R8 et de la 1094 ont été homologués pour les 1093 par la FIA le 04/11/63. Certains propriétaires ont donc pu changer librement les tambours par les freins à disque et continuer de concourir.

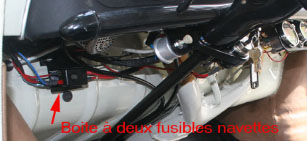

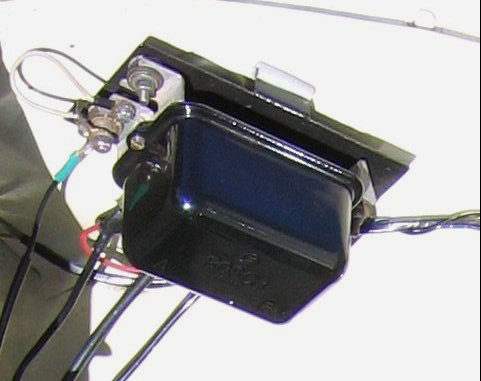

La 1093 était livrée de série en équipement 12V. Une boite à 2 fusibles (comme sur les USA) est montée sous le tableau de bord.
La dynamo (identique aux modèles USA) est une Bosch LJ/GG/12/2400 R14 ou LJ/GG/12/2400 AR14. Le régulateur est un Bosch RS/UA/240/1242.

Le démarreur 12V était un Ducellier type 6077B.

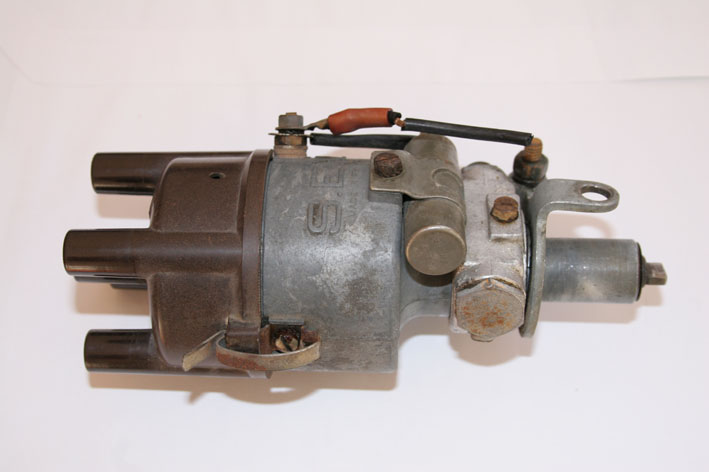

Les allumeurs montés étaient des SEV (JP41CR) ou des Ducellier (4137A). Ils se caractérisent par leur prise pour le branchement du compte tour mécanique, ils n'ont pas de correcteur automatique d'avance à dépression.

Les bougies sont de type Marchal 34S ou AC34F. Les bobines sont de marque SEV type SIXIL.

Le radiateur est à faisceaux en cuivre avec un pas d'ailettes plus larges, il est emprunté aux Dauphine type "pays chauds".

De nos jours...

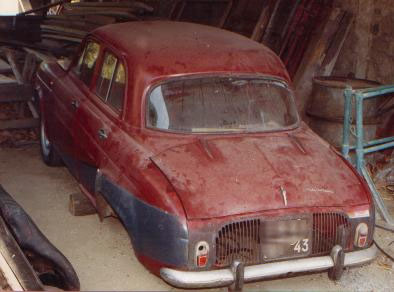

Beaucoup de 1093 qui réussirent à passer les années 70 ont été transformées pendant cette décennie en "protos" pour finalement disparaître à leur tour. Les amateurs d'automobile ancienne, à quelques rares exceptions, se sont alors désintéressés des 1093. Dans les années 80 et 90 ont pouvait encore trouver dans la presse spécialisée de nombreuses pièces spécifiques à vendre, à des prix qui de nos jours font rêver. Les modèles complets étaient eux déjà difficiles à trouver.

Je (Fifi) me souviens par exemple être passé des dizaines de fois pas très loin d'une épave de Dauphine rouge que je voyais dans le département 43. Je n'ai jamais trouvé le temps de m'arrêter pour voir s'il était possible d'acheter des pièces pour ma 1090. Grossière erreur, quelques années plus tard, j'ai revu une photo de cette Dauphine rouge, anodine, .... c'était en fait une 1093...

Peu à peu, (on pourrait le situer au milieu des années 90 avec l'avènement d'internet et du site de Jef), les 1093 ont commencé à réapparaître , dont certaines engagées dans des rallyes historiques, tels que le Monté Carlo en 1997. Et puis sans que l'on sache pour quelle raison exactement, l'interêt pour cette Dauphine sportive s'est fait de plus en plus croissant pour devenir un véhicule extrêmement recherché.

On estime qu'il doit exister de nos jours une centaine de survivantes dont près de la moitié en état de circuler ou en cours de restauration. Il existe sans doute encore, au fond de granges ou garages de belles et moins belles 1093, on en retrouve ainsi 1 ou 2 chaque année.

Mais il y a 1093 et 1093 ! On pourrait pour un esprit cartésien les différencier en catégories. D'abord, les vraies de vraies, quelques exemplaires parvenus jusqu'à nous dans leur état d'origine. Une seconde catégorie, proche de la première, qui comprendrait les 1093 restaurées en utilisant les pièces mécaniques et leur caisse d'origine ou de remplacement lorsque celle ci est trop corrodée. Enfin , une dernière catégorie, celles des 1093 reconstruites de A à Z, à partir d'une carte grise, en utilisant une caisse de simple Dauphine, et des pièces plus ou moins d'origine , achetées à droite et à gauche. De nos jours, la marché ne fait pas la différence entre ces trois catégories. Il faut espérer que cela change un jour.

Quant au prix ? Les transactions se fond de particuliers à particuliers , de façon quasi confidentielle, les prix débutent à 15 000 euros mais pour quelle catégorie de 1093 ? La qualité de la restauration, le soucis de les restaurer au plus proche de l'origine tout en respectant l'histoire de la voiture devraient être des facteurs à prendre en compte dans la détermination du prix.

La compétition

Il est bien entendu impossible de relater toutes les victoires de la 1093, nous allons lister ici les courageux participants et parfois vainqueurs de certaines épreuves. A noter que vous avons volontairement oublié d'indiquer les participations en 1093 à compter de 1964 en Argentine. Il est difficile en effet de savoir à compter de cette date si ces voitures étaient des kits 1093 ou des Willys engagées en Argentine qui elle n'ont plus rien à voir avec les 1093 compétition.

Date	Epreuve	Pilotes	Classement	Catégorie	Voiture (N°)	Photo
1962	Shell 4000 Rally	Grant Mc Lean / Bill Leathem	4èmes		1093 n° 106
		Sam Nordell / Robin Edwardess	5èmes		1093 n° 104
		John G.Charters / M.Ian Worth	16èmes		1093 n° 101

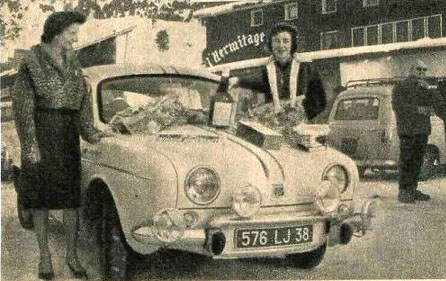

1962	Neige et glace	Petit / Lucette Pointet	3èmes		1093 n°23
1962	Course de côte du Mont Dore	Larousse	1er		1093
1962	Course de côte de Valois	Larousse	1er		1093
1962	Rallye du Limousin	Larousse / Bravard	3ème		1093 n°62
1962	Grand prix de Paris (Monthléry)	Larousse	3ème		1093
1962	8ème rallye d'Automne La Rochelle	Praud / Julien	?		1093
1962	Bad Neuenahr (All)	?	?		1093 n°90
1962	Rallye du Var	Larousse / Bravard	4ème		1093
1962	Rallye des Vosges	Jean Pierre Bugnot / Jean Pierre Jauvin	?		1093 n°245
1962	Paris - St Raphael	Gaby Renault / Mme Pivois	2èmes		1093
		Louisette Texier / Mme Cartier	?		1093
1962	Course de côte de Chamrousse	Larousse	6ème		1093
1962	Criterium Jean Behra	Sauwan / Raymond Stempert	?		1093
1962	Rallye du Mont Blanc	Larousse	Abandon		1093 n°8
1962	Rallye de l'Agaci	Larousse / Chambat	Abandon		1093
		Delmas / Malait	?		1093 n°56
1962	Rallye du Mistral	Pous / Nicolas	1ers		1093

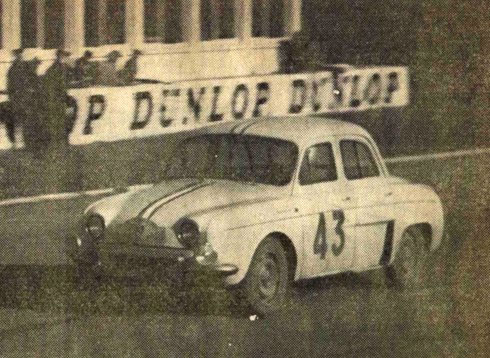

1962	Routes du Nord	Jo Schlesser / Moench	2èmes	tourisme améliorée	1093 n°43
1962	6 heures de St Cloud	Larousse / Pointet	Abandon		1093
Octobre 1962	Rallye de las dos cataluñas	Robert Wybo / Jean - François Serpentier	1er		1093 n°205
		Billard / Conso	3èmes		1093 n°216
		Guy Lintignac / R.Bravard	9èmes		1093 n°206
		Bez / ?	?		1093 n°213
Octobre 1962	Rallye de Genève	Hanrioud / Arbez	1ers	tourisme normale	1093 n°376

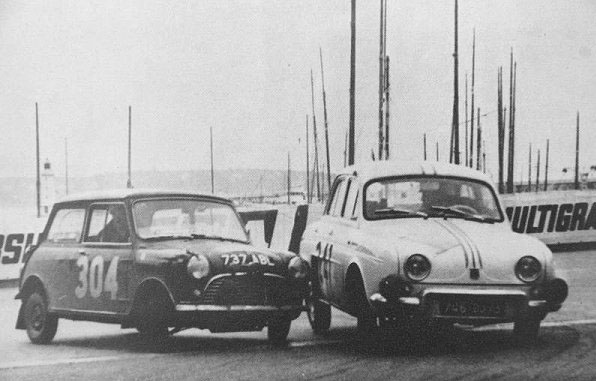

1962	Monté Carlo	Condrillier / Cazon	31èmes		1093 n°18
		Orsini / Lugge	39èmes		1093 n°217
		Rey / Druget	49èmes		1093 n°241
		Salome / Madelaine	86èmes		1093 n°173

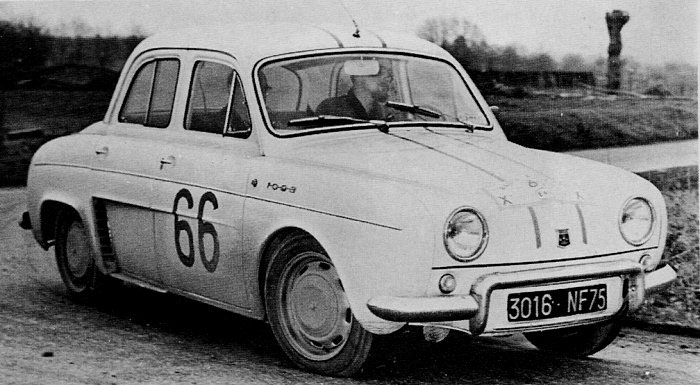

1962	Rallye Esculape	Henri Pescarolo	?		1093 n°66

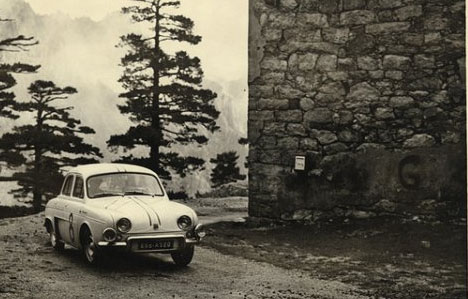

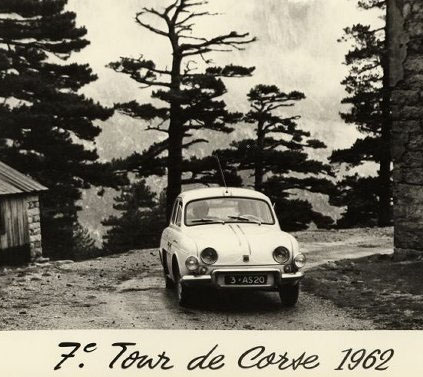

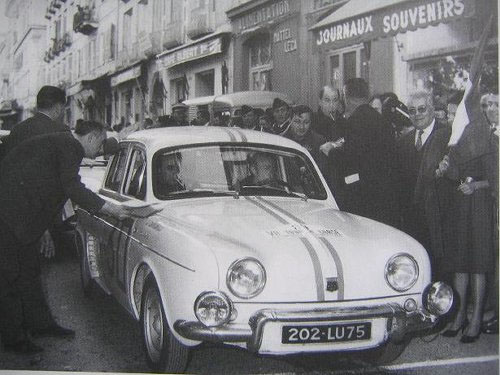

Décembre 1962	Tour de Corse	Pierre Orsini / Jean Canonici	1ers		1093 n°30
		Santonacci / Pantonacci	2èmes		1093 n°33

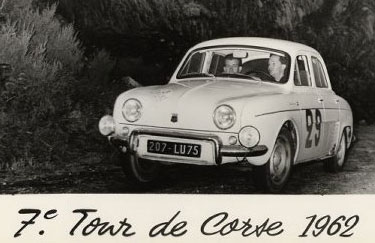

		Consten / Le Guezec	3èmes		1093 n°29
		Feret / Monraisse	5èmes		1093
		Weyth / Melot	6èmes		1093 n°17
		Philippe / Triassa	7èmes		1093 n°8
		Condrillier / Cazan	9èmes		1093
		Lintignac / Bravard	10èmes		1093
		Lucchini / Antonini	12èmes		1093
		Laurent / Chabert	14èmes		1093
		Estager / Hoffman	15èmes		1093
		Robert Wybo / Jean-François Serpentier	18èmes		1093 n°65
		Delande / Cauguil	20èmes		1093
		Casanova / Beaumieu	22èmes		1093
		Beudin / Pascal	Abandon		1093 n°23
1963	Rallye du Limousin	Larousse	1er		1093

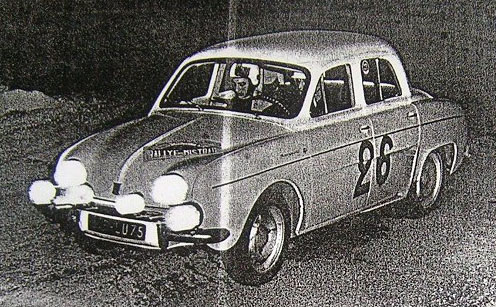

1963	Rallye du Mistral	Jean Pierre Nicolas / Georges Nicolas	1ers		1093 n°26
1963	Rallye des Neiges	Claude Michel / Morizot	?		1093 n°41
1963	Rallye du Mont Blanc	Larousse / Peray	1ers		1093

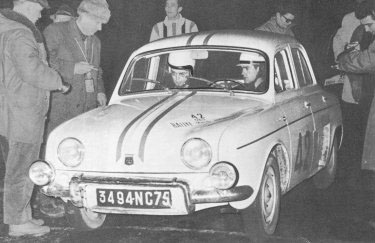

1963	Rallye d'Elbeuf	Robert Tixador / Michel Baillot	?		1093 n°42
Octobre 1963	Rallye de las dos cataluña (Esp)	Pagmon Jacques / Teisseire Régis	17èmes		1093
		Eugène Borel / François Deleros	19èmes		1093
		Michel Castaing / Dominique Castaing	20èmes		1093
		Roger Blain / René Peyron	Abandon		1093
Octobre 1963	Rallye de Genève	Larousse / Peray	5èmes		1093
		Laurent / Billard	8èmes		1093

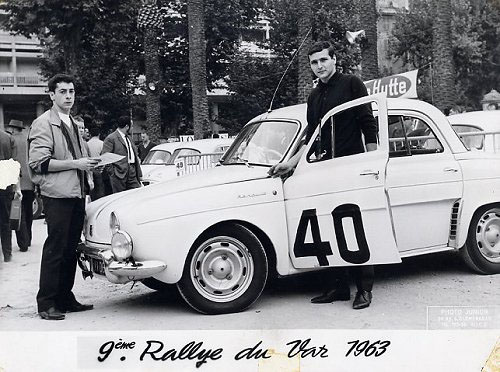

1963	Rallye du Var	Paul Pellero	?		1093 n°40
		Quarin / Mouchet	?		1093
1963	Critérium des Cévennes	Larousse / Peray	2ème		1093
1963	Prix de Paris (Monthléry)	Claude Ballot- Lena	1er		1093
1963	6 heures de St Cloud	Larousse / Martin	2ème		1093
1963	6 heures de Buenos Aires (Argentine)	Gaston Perkins / Roberto Larghero Obiol	1ers		Ika 1093
		Roberto Mieres / Antoni Von Dory	2èmes		Ika 1093
		Carlos / Julio Guimarey	3èmes		Ika 1093
Mai 1963	Paris - St Raphael	Gaby Renault / Mme Pivois	3èmes		1093
1963	Course de côte de Chamrousse	Larousse	3ème		1093
1963	Course de côte du Mont Dôre	Paul Pellero	?		1093 n°2
1963	Nürburgring (All)	?	?		1093 n°51

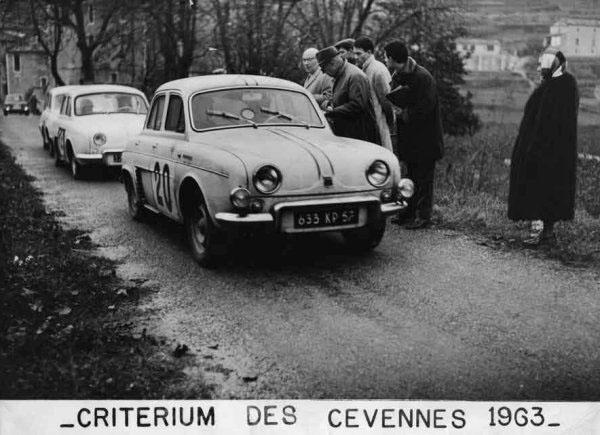

1963	Critérium des Cévennes	Talamona / Farner	46èmes		1093 n°20
1963	Criterium Jean Behra	Paul Pellero	?		1093 n°49
1963	Rallye du Touquet	Claude Ballot-Lena	?		1093 n°58
1963	Routes du Nord	Jean François Piot	6ème		1093

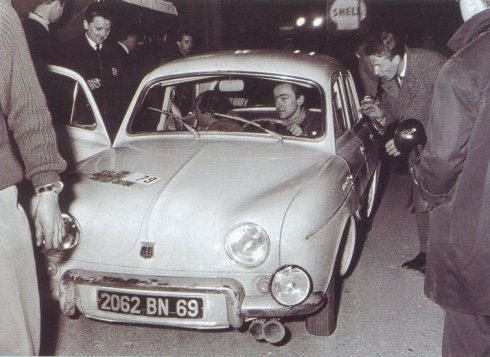

1963	Lyon Charbonnières / Stuttgart	Larousse / Bravard	32ème		1093 n°79
		?	?		1093 n°117
1963	Coupe des Alpes	Larousse / Perey	Abandon		1093
		Georges Nicolas / Cauquil	14èmes		1093
1964	Criterium Jean Behra	Paul Pellero	?		1093 n°54
1964	Criterium des Cevennes	Jean François Piot / Guy Chasseuil	?		1093

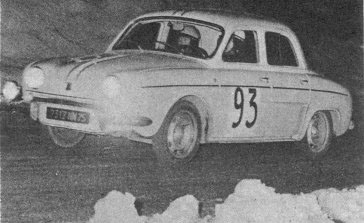

1964	Neige et glace	Larousse / Perey	1ers		1093 n°93
1964	Rallye de la Baule	Moncelon / Renard	?		1093 n°89

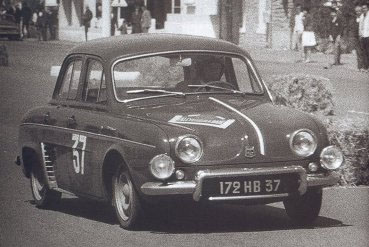

		Colonello / Restout	?		1093 n°37
1964	Rallye Lyon Charbonnières	Larousse / Perey	1ers		1093
1964	Rallye international des 12 heures de Huy (B)	Claude Collaer	?		1093 n°65
1964	Rallye du Mont Blanc	Larousse / Perey	1ers		1093
1964	Rallye Bayonne Côte Basque	De Miguel	?		1093 n°34
1964	Rallye des Ardennes	Talamona / Farner	?		1093 n°60
1964	Rallye de l'Ouest	Serr / Greneau	?		1093 n°18
1964	Rallye de Lorraine	Larousse / L'Huilier	?		1093 n°61
1964	Rallye du Var	Lagère / Pelissier	?		1093
Octobre 1964	Rallye de las dos cataluñas (Esp)	Francois Delcros / Paulette Delcros	?		1093 n°61
Octobre 1964	Rallye de Genève	Larousse / Perey	6èmes		1093
1964	Rallye des Lions	Jean Claude Lagniez / Bernard Pierquet	?		1093 n°34
		?	?		1093 n°40
		?	?		1093 n°43
		?	?		1093 n°54

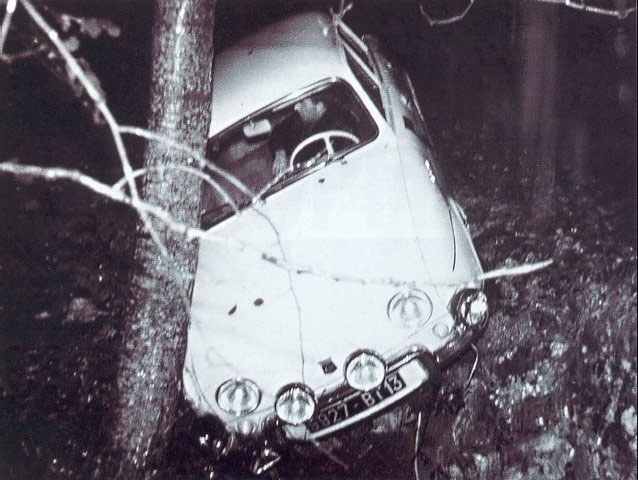

Décembre 1964	Tour de Corse	Vittori / Martin	?		1093 n°3
		Santini / Jean Pierre Nicolas	Abandon		1093 n°5
1965	Rallye Lyon Charbonnières	Jean François Piot	9ème		1093 n°24
1965	Rallye de Bourgogne	Jeanniard / Verne	?		1093
1965	Rallye de Bordeaux	De Miguel	?		1093 n°2
1965	Rallye Bayonne Côte Basque	De Miguel	?		1093 n°6
1965	Routes du Nord	Jean François Piot / Henri Pescarollo	?		1093 n°82

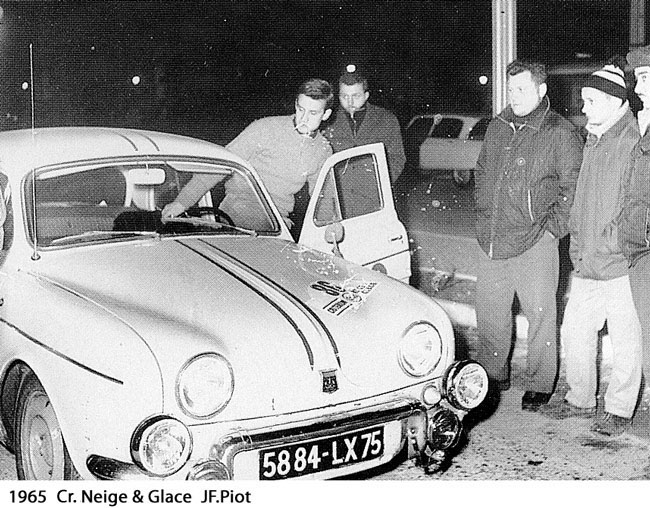

1965	Neige et glace	Jean François Piot / Henri Pescarollo	?		1093 n°86
1966	Rallye de l'Ouest	Christian Coeuille	?		1093 n°42
		Meneau	?		1093 n°91

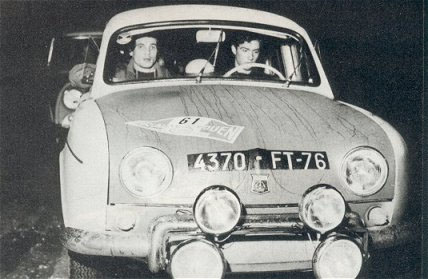

1966	Rallye de Rouen	Christian Coeuille	?		1093
1966	Monté Carlo	?	?		1093 n°67

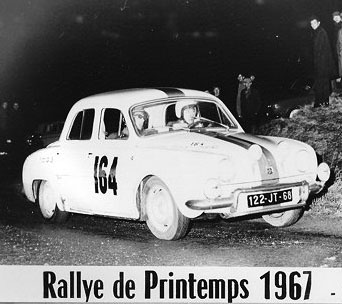

1967	Rallye de Printemps	Dany Snobeck	1er		1093 n°171
		Jean Jacques Hoffert / Michel Heise	2èmes		1093 n°164
1967	Rallye des Vosges	Jean Jacques Hoffert / Michel Heise	1er		1093 n°112
1967	Rallye de Lorraine	Jean Jacques Hoffert / Michel Heise	2ème		1093 n°144
1967	Rallye du Maroc	Guarmieri / Durousseau	11èmes		1093
1967	Course de côte des Andelys	Michel Cadot	?		1093 n°44
